서 론
연구의 배경
전 세계적으로 건물 부문의 에너지 소비 및 온실가스 배출 저감을 위한 규제가 강화됨에 따라, 제로에너지건축(ZEB)의 단계적 의무화가 빠르게 확대되고 있다. 이러한 흐름 속에서 건물의 냉난방 에너지요구량을 합리적으로 산정하는 것은 설계 단계에서부터 에너지 성능을 평가하고 정책적 기준을 적용하는 데 있어 핵심적인 요소로 인식되고 있다.
실무 및 정책 평가에서는 계산 부담과 입력 자료 요구 수준을 고려하여 월간 계산 기반의 에너지요구량 산정 방법이 널리 활용되고 있다. 월간 계산은 시간 단위 계산에 비해 입력 자료 요구 수준이 낮고 계산 부담이 적어, 대규모 건물 평가나 인증 제도에서 실질적인 장점을 갖는다. 이러한 배경에서 ISO 52016은 건물의 난방 및 냉방 에너지요구량을 월간 및 시간 단위로 산정하기 위한 국제 표준으로 제정되어, 유럽을 중심으로 다양한 국가의 건물 에너지 평가 체계의 근간을 이루고 있다(ISO, 2017).
ISO 52016은 외피를 통한 열전달, 환기 손실, 내부 열취득 및 일사 취득을 통합적으로 고려하는 에너지밸런스 기반 계산 체계를 제시함으로써, 건물의 에너지요구량을 체계적으로 평가할 수 있도록 설계되었다. 특히 월간 계산은 시간 계산의 물리적 개념을 평균화된 형태로 근사하여, 실무 적용성을 고려한 계산 방법으로서 중요한 역할을 수행하고 있다.
연구 목적 및 범위
본 연구의 목적은 ISO 52016-1에서 정의한 월간 에너지요구량 산정 절차를 독립적으로 구현하고, 해당 구현이 표준에서 규정한 계산 구조를 충실히 재현하는지를 정량적으로 검증하는 데 있다. 이를 위해 ISO 52016-1 월간 계산의 에너지 밸런스 구조에 기반한 난방 및 냉방 에너지요구량 산정 모듈을 개발하였다.
검증은 ISO 52016-1에서 알고리즘 검증용으로 활용되는 BESTEST Case 940을 적용하여 수행하였다. 비교는 단순히 “월간 계산 사용”이라는 형식적 유사성에 근거한 것이 아니라, ISO 52016-1에 명시된 동일한 계산 절차와 수식 구조를 구현하였는지를 전제로 하여 이루어졌다. 특히 관류 및 환기 열전달계수, 유효 축열량, 이용계수 등 단계별 산정 항목의 정의와 계산 흐름이 표준과 일치하는지를 우선 확인한 후, 동일 입력 조건에서 산정된 월별 난방·냉방 에너지요구량을 EPB Center Tool의 월간 계산 결과와 비교하였다.
EPB Center Tool은 EN ISO 52016-1:2017 계산 절차를 참조 형태로 공개한 도구로, 표준 수식 체계를 그대로 반영한 계산 구조를 제공한다(EPB Center, 2015). 따라서 본 연구의 비교는 서로 다른 계산 철학이나 모델 가정을 갖는 외부 시뮬레이션 도구와의 성능 비교가 아니라, 동일 표준 체계 내에서의 구현 재현성 검증에 해당한다.
본 연구는 EnergyPlus와 같은 동적 시뮬레이션 도구와의 비교를 수행하지 않았다. 이는 EnergyPlus가 시간 단위 열평형 방정식 기반의 상세 동적 모델을 사용하는 반면, ISO 52016 월간 계산은 월평균 에너지밸런스 기반의 간략화된 계산 체계를 적용하기 때문이다. 두 방법은 물리적 해상도와 계산 목적이 다르므로, 직접 비교는 본 연구의 범위를 벗어난다.
또한 DIN V 18599와의 비교 역시 수행하지 않았다. DIN V 18599는 ISO 52016과는 다른 구조적 계산 체계와 보정 개념을 포함하는 독립적인 국가 표준으로, 두 표준 간 비교는 계산 체계 차이에 대한 별도의 분석을 요구한다. 본 연구는 표준 간 성능 비교가 아니라 ISO 52016-1 월간 계산의 구현 정확성 검증을 목적으로 하므로, 검증 범위를 동일 표준 기반 도구 간 비교로 한정하였다.
이와 같은 범위 설정을 통해, 본 연구는 ISO 52016-1 월간 계산이 표준 의도에 따라 정확히 구현되었는지, 그리고 동일 계산 체계 내에서 결과가 재현 가능한지를 명확히 제시하고자 한다.
기존 연구 고찰
ISO 52016-1은 건물 존의 에너지밸런스를 기반으로 난방 및 냉방 에너지요구량을 산정하는 EPB 표준 체계의 핵심 문서이다. 기존 ISO 13790 기반 월간 계산 체계를 정비·확장한 표준으로, EPB 세트 표준 중 난방·냉방 요구량 및 실내온도 산정 절차를 담당한다.
ISO 52016-1의 월간 계산은 입력과 계산을 월평균 수준으로 단순화하되, 이용계수 개념을 통해 열획득의 시간적 불일치를 간접적으로 반영하도록 구성되어 있다. van Dijk (2019)는 월간 계산과 시간 계산이 함께 제시된 배경과 두 계산 방식 간 결과 차이가 발생하는 구조적 이유를 정리하며, 월간 계산은 평균화된 모델이라는 점을 전제로 해석해야 함을 설명하였다.
국내에서도 ISO 52016 또는 ISO 13790과의 비교 적용 연구가 일부 보고되었다. 예를 들어 Zo and Yun (2019)은 월별 난방에너지 요구량을 중심으로 두 표준의 결과 차이를 분석하였다. 그러나 이러한 연구는 표준 간 적용 결과 비교에 초점을 두었으며, ISO 52016 월간 계산 절차를 독립적으로 구현하여 계산 전 과정을 재현성 관점에서 검증하는 단계까지는 확장되지 않았다.
최근에는 ISO 52016-1의 월간 계산 절차를 참고하여 단순화된 모델이나 도구를 개발하는 연구도 보고되고 있다(Hao et al., 2023). 다만 이는 표준을 참조한 응용 모델의 성격이 강하며, 표준 문서에 정의된 계산 구조를 동일 입력 조건에서 그대로 구현하고 그 부합성을 검증하는 접근과는 구분된다.
종합하면, ISO 52016-1 월간 계산과 관련한 선행 연구는 개념 설명, 기존 표준과의 비교, 절차를 참고한 응용 모델 개발 중심으로 이루어져 왔다. 반면, 월간 계산을 독립적으로 구현한 뒤 BESTEST Case 940 조건에서 EPB Center Tool과 단계별·월별로 정량 비교하여 계산 절차 전반의 부합성을 체계적으로 검증한 연구는 제한적인 상황이다.
이에 본 연구는 ISO 52016-1 월간 계산을 독립 구현하고, BESTEST Case 940 조건에서 EPB Center Tool의 월간 계산 결과와 비교함으로써, 단계별 계산 구조의 재현성과 월별 에너지요구량의 정량적 부합성을 함께 확인하고자 한다.
ISO 52016-1 월간 계산 알고리즘
ISO 52016-1 월간 계산 알고리즘 계산 체계 개요
ISO 52016-1 월간 계산은 건물의 존을 대상으로 한 에너지 밸런스 기반 계산 체계로, 일정 기간(월) 동안 존에 유입·유출되는 에너지 항목을 월평균 조건으로 평가하여 난방 및 냉방 에너지요구량을 산정한다. 이 방법은 시간 단위 계산에서 고려되는 물리적 에너지 흐름을 월 단위로 집계·단순화한 형태로, 계산 구조의 일관성을 유지하면서도 실무 적용성을 확보하는 데 목적이 있다.

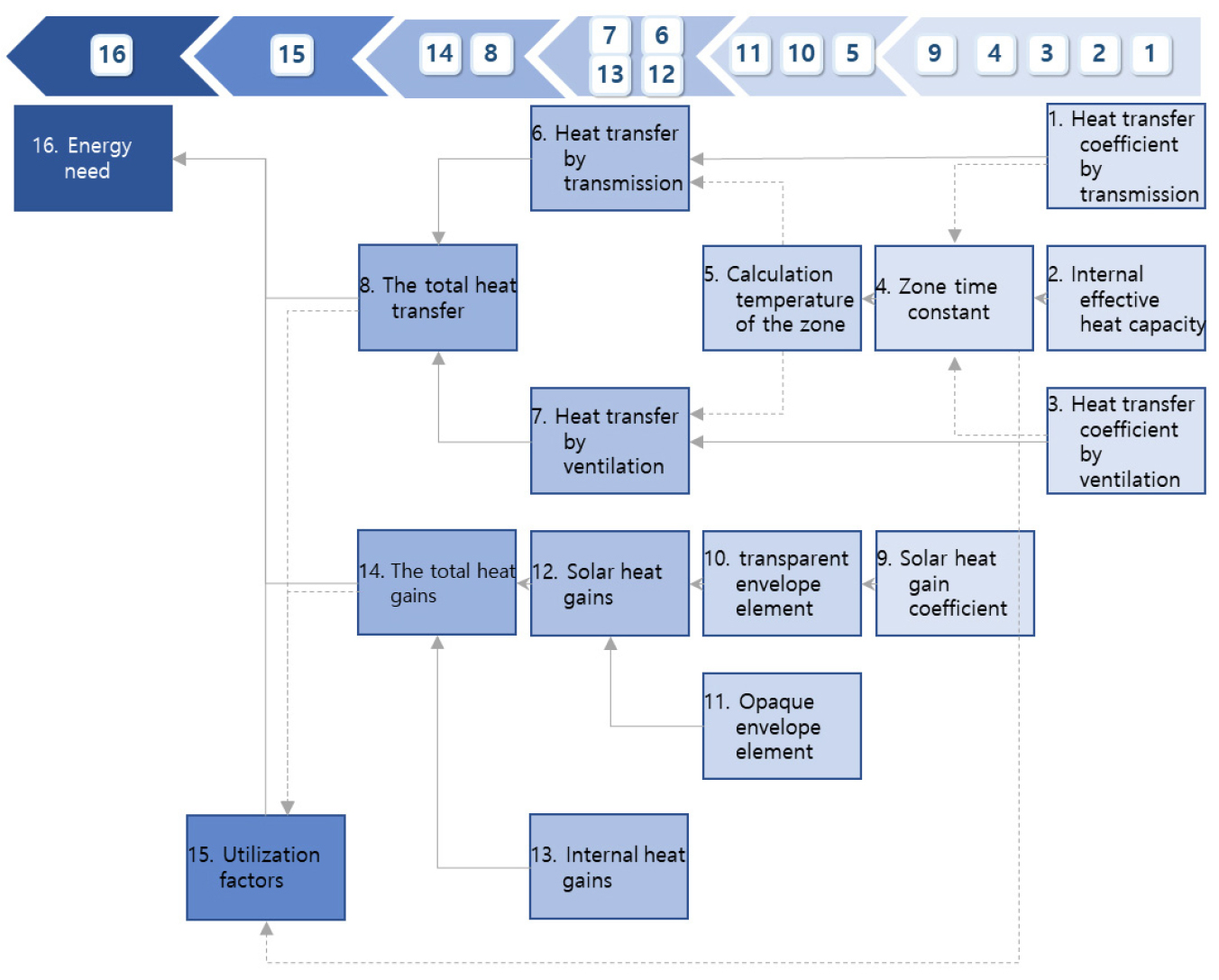

Figure 1에 나타낸 바와 같이, ISO 52016-1 월간 계산의 계산 절차는 난방 모드와 냉방 모드에 대해 동일한 계산 구조를 유지하되, 기준이 되는 설정온도와 에너지 밸런스 평가 방향만을 달리하여 각각 독립적으로 수행된다. 즉, 동일한 월에 대해 난방 설정온도를 기준으로 한 계산과 냉방 설정온도를 기준으로 한 계산이 각각 수행되며, 간절기에는 두 계산 결과가 모두 0이 아닌 값으로 산정될 수 있다.
열손실(관류·환기) 및 존 특성(유효 축열량) 계산 단계
알고리즘의 초기 단계(1–4단계)에서는 존의 열적 특성을 규정하는 기본 계수가 산정된다. 외피를 통한 관류 에너지 전달을 나타내는 관류 열전달계수(1단계), 환기를 통한 에너지 전달계수(3단계), 존의 유효 축열량(2단계), 그리고 이들로부터 도출되는 존의 시간상수(4단계)가 계산된다. 이 단계에서 산정된 값들은 이후 난방 및 냉방 에너지요구량 계산에서 공통적으로 사용되는 기본 입력으로 활용된다.
다음으로, 계산 대상 월에 대해 난방 또는 냉방 설정온도를 기준으로 존의 계산온도가 결정된다(5단계). 이때 난방 계산에서는 간헐적 운전 조건이 고려되어 존의 시간상수에 따른 축열 효과가 계산온도 산정에 반영되는 반면, 냉방 계산에서는 냉방 설정온도가 계산온도로 직접 적용된다. 이렇게 결정된 계산온도를 바탕으로 외피를 통한 관류 에너지 전달(6단계)과 환기를 통한 에너지 전달(7단계)이 각각 산정되며, 이 두 항은 합산되어 난방 모드 또는 냉방 모드에서의 총 열손실을 구성한다(8단계).
ISO 52016 월간 계산에서 외피를 통한 관류 열손실은 존과 외부 환경 사이의 주요 열손실 경로로 취급된다. 관류 열손실은 각 외피 구성요소의 열관류율과 면적, 그리고 존 내부와 외부의 월평균 온도 차이를 기반으로 계산된다. 비냉난방공간이나 지면과 접하는 경우에는 해당 경계 조건에 따른 조정 계수가 적용되어, 외기와 직접 접하는 경우와 구분하여 처리된다.
환기 열손실은 외기 유입에 따른 에너지 손실을 나타내며, 환기량과 공기의 비열, 월평균 온도 차이를 통해 산정된다. 월간 계산에서는 환기량이 일정하다고 가정하고, 시간적 변동은 월평균 값으로 대표된다. 이로 인해 계산 절차는 단순화되지만, 환기 조건이 에너지요구량에 미치는 영향은 에너지 밸런스 내에서 명확히 반영된다.
존의 시간상수는 유효 축열량과 열손실 계수의 비로 정의되며, 외기 조건이나 내부 발열이 변할 때 실내 온도가 그 변화에 얼마나 빠르게 영향을 받는지를 나타낸다. 시간상수가 큰 존은 외부 조건이 바뀌어도 실내 온도가 천천히 변하는 특성을 보이는 반면, 시간상수가 작은 경우에는 외기 조건 변화가 실내 온도에 비교적 빠르게 반영되는 경향을 보인다.
열획득(내부 발열·일사) 계산 단계
열손실 계산 단계와 병행하여, 존으로 유입되는 열획득 항이 계산된다. 투명 외피 요소(10단계)와 불투명 외피 요소(11단계)의 특성을 고려하여 일사 열획득량(12단계)이 산정되며, 재실자·조명·기기 등에 의한 내부 발열(13단계)이 추가된다. 이들 항은 합산되어 난방 또는 냉방 모드에서의 총 열획득(14단계)을 구성한다.
일사 열획득은 태양복사에 의해 존 내부로 유입되는 열에너지를 의미하며, 월간 계산에서는 주로 창호를 통한 일사 유입을 중심으로 평가된다. 계산 과정에서는 창면적, 투과율(SHGC 또는 g-value), 월별 일사량, 차양 조건 등을 고려하여 월별 총 에너지량으로 산정된다. 일사 열획득은 계절 및 방위에 따라 변동성이 크다.
내부 발열은 재실자, 조명, 기기 등 실내 활동에 의해 발생하는 열에너지를 의미하며, 월별 총 에너지량으로 계산된다. 내부 발열은 외기 조건과 무관하게 비교적 안정적으로 발생하는 특성을 가지며, 난방 기간에는 존 내부의 에너지 부족을 완화하여 난방 에너지요구량을 감소시키는 방향으로 작용한다. 반대로 냉방 기간에는 추가적인 열부하로 작용하여 냉방 에너지요구량을 증가시키는 요인이 된다.
일사 열획득과 내부 발열은 모두 열획득 항으로 취급되며, 이들 열획득량이 실제로 난방 또는 냉방 요구 저감에 기여하는 정도는 이후 단계에서 이용계수를 통해 조정된다. 이를 통해 월간 계산은 획득 에너지가 시간적으로 항상 유효하게 활용되지 않는다는 점을 고려하여, 존의 열적 특성과 월별 조건에 따라 유효한 획득량만을 에너지 밸런스에 반영하도록 구성되어 있다.
이용계수 및 에너지요구량 계산 단계
월간 계산에서는 열손실과 열획득이 시간적으로 항상 일치하지 않는다는 점을 고려하여, 열획득 항에 대해 이용계수를 적용한다(15단계). 이용계수는 존의 열적 특성과 월별 조건을 반영하여 산정되며, 총 열획득 중 실제로 난방 또는 냉방 요구 저감에 기여하는 부분만을 에너지 밸런스에 반영하는 역할을 한다. 이를 통해 월간 계산은 열획득이 항상 유효하게 활용된다고 가정하는 단순 계산을 피하고, 시간적 불일치를 월평균 수준에서 보정하도록 구성되어 있다.
마지막 단계에서는 이용계수로 조정된 열획득과 관류 및 환기를 통해 산정된 총 열손실을 결합하여, 해당 월의 에너지 밸런스를 평가하고 난방 또는 냉방 에너지요구량을 산정한다(16단계). 이 계산은 난방 모드와 냉방 모드에 대해 각각 독립적으로 수행된다. 즉, 동일한 월에 대해서도 난방 설정온도를 기준으로 한 에너지 밸런스 평가를 통해 난방 에너지요구량을 산정하고, 별도로 냉방 설정온도를 기준으로 동일한 존의 에너지 밸런스를 다시 평가하여 냉방 에너지요구량을 산정한다.
이러한 계산 구조로 인해, 간절기와 같이 외기 조건과 일사 및 내부 발열 조건이 혼재하는 기간에는 월평균 관점에서 난방과 냉방 요구가 모두 산정되는 경우가 발생할 수 있다. 이는 난방 요구가 사라지면 자동으로 냉방 요구가 산정된다는 의미가 아니라, 서로 다른 기준온도에서 두 운전 모드를 각각 평가한 결과가 월 단위로 함께 나타나는 것이다.
BESTEST Case 940 및 EPB Center Tool 개요
BESTEST 개요
BESTEST (Building Energy Simulation Test)는 건물 에너지 성능 계산 알고리즘의 정확성과 일관성을 검증하기 위해 개발된 표준화된 시험 절차로, NREL (National Renewable Energy Laboratory)을 중심으로 개발되었으며, ASHRAE Standard 140 및 ISO·EN 계열 표준에서 계산 방법 검증을 위한 기준으로 활용되고 있다(Judkoff and Neymark, 1995; ASHRAE, 2020). BESTEST는 기하학적 형상, 외피 열물성, 내부 발열, 일사 및 환기 조건이 명확히 정의된 시험 케이스를 통해 동일한 입력 조건에서 서로 다른 계산 구현 결과의 일관성을 검증하는 것을 목적으로 한다.
ISO 52016-1에서는 BESTEST 계열의 여러 시험 케이스를 계산 절차 검증에 활용하도록 제시하고 있다. 본 연구에서는 특정 물리 조건의 민감도 분석이나 전 범위 케이스 비교를 목적으로 하지 않고, ISO 52016 월간 계산 구조의 구현 일관성을 확인하는 것을 주된 목표로 하였다. 이에 따라 동일 입력 조건 하에서 계산 절차 전반의 재현성을 검토할 수 있는 하나의 기준 케이스로 BESTEST Case 940을 적용하였다.
Case 940은 월간 계산에 필요한 관류 열전달, 환기 열전달, 일사 취득, 내부 발열 및 이용계수 적용이 모두 포함된 표준 시험 조건으로, 본 연구의 목적 범위 내에서 계산 구조의 정합성을 검토하기에 충분한 조건을 제공한다. 다른 BESTEST 케이스에 대한 확장 검증은 향후 연구 과제로 남겨두었다.

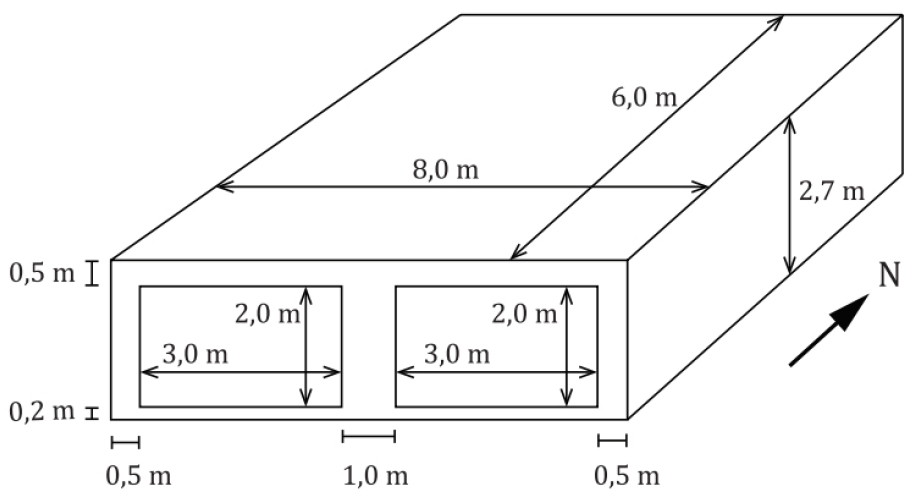

BESTEST Case 940 평가 모델의 기하학적 형상은 Figure 2에 제시되어 있으며, 단일 존으로 구성된 단순 직육면체 형태의 중량 구조 건물이다. 외피 구성 요소의 열물성치는 Table 1에 정리된 바와 같이 외벽, 바닥, 지붕의 다층 구조와 각 층의 열전도율 및 열저항 값으로 정의된다. 월별 외기온도와 방향별 일사 조건은 Table 2에 제시되어 있으며, 이는 ISO 52016 월간 계산에서 요구하는 월평균 기후 입력값으로 사용된다. 내부 조건 및 운전 조건과 관련된 입력 변수는 Table 3에 정리되어 있으며, 유효 축열량, 창호 특성, 내부 발열 밀도, 침기량 및 난방·냉방 설정온도가 명확히 정의되어 있다.
EPB Center Tool은 ISO 및 EN 계열 EPB 표준에서 정의한 계산 절차를 그대로 구현한 공식 참조 도구로, ISO 52016-1의 월간 계산 에너지요구량 산정 알고리즘을 포함하고 있다. 본 도구는 표준 문서의 계산 구조와 수식 체계를 명확히 제시하는 것을 목적으로 하며, 독립적으로 구현된 계산 모듈의 결과를 검증하기 위한 비교 기준으로 널리 활용된다. 이에 본 연구에서는 EPB Center Tool의 월간 계산 계산 결과를 참조값으로 사용하였다.
본 연구에서는 Tables 1, 2, 3에 제시된 BESTEST Case 940의 동일한 입력 조건을 EPB Center Tool과 개발 모듈에 적용하여, 월별 난방 및 냉방 에너지요구량 산정 결과를 비교함으로써 ISO 52016 월간 계산 구현 결과의 일관성과 신뢰성을 검증하였다.
Table 1.
Thermophysical properties of the opaque components for the heavyweight case (BESTET Case 940)
Table 2.
Monthly values for the external air temperature and total solar irradiation
Table 3.
Thermal and operational input parameters used in BESTEST Case 940
EPB Center Tool과의 비교 분석
Table 4는 ISO 52016-1 월간 계산에서 정의한 단계별 계산 절차를 기준으로, 난방 대표 월(1월)과 냉방 대표 월(8월)에 대해 EPB Center Tool과 본 연구에서 개발한 모듈의 계산 결과를 항목별로 비교한 것이다. 이를 통해 최종 에너지요구량뿐만 아니라, 각 중간 계산 단계에서의 일관성과 누적 오차 발생 여부를 검토하였다.
관류 열전달계수, 유효 축열량, 환기 열전달계수, 존 시간상수, 계산온도 등 에너지요구량 산정의 기초 입력에 해당하는 항목(1–5단계)은 난방 및 냉방 조건 모두에서 두 계산 결과가 완전히 일치하거나 매우 미미한 차이만을 보였다. 이는 존의 열적 특성과 경계 조건에 대한 기본 물리 모델이 두 구현에서 동일하게 반영되었음을 의미한다.
이후 관류 및 환기를 통한 에너지 전달(6–8단계)과 내부 발열(13단계), 총 열획득(14단계) 역시 전반적으로 매우 높은 일치도를 보였으며, 해당 단계에서의 오차는 대부분 ±1% 이내로 제한되었다. 이러한 결과는 월간 평균 조건에서의 에너지 밸런스 계산 구조가 두 구현 간에 충실히 재현되었음을 보여준다.
한편, 불투명 외피 요소에 의한 일사 열획득(10단계)은 난방 및 냉방 조건 모두에서 약 3% 수준의 차이가 관찰되었다. 반면, 투명 구조체를 통한 일사 열획득(11단계)은 두 구현 간 거의 동일한 결과를 나타냈다.
동일한 일사 입력값과 외피 물성이 적용되었으며, 특히 투명 구조체 일사 열획득에서는 오차가 나타나지 않았다는 점을 고려할 때, 해당 차이는 불투명 외피 일사 열획득 산정 과정에만 작용하는 인자에 기인한 것으로 판단된다. ISO 52016 –1월간 계산에서 불투명 외피의 일사 효과는 천공온도와 복사 열전달계수를 통해 반영되므로, 해당 오차는 이들 계수의 적용 방식에서 발생한 미세한 구현 차이에 기인한 것으로 해석된다. 이러한 차이는 월간 계산 특성상 일사 관련 항목의 계산 과정에서 발생할 수 있는 범위 내의 차이로 해석할 수 있다.
최종적으로 이용계수 적용(15단계) 이후 산정된 난방 및 냉방 에너지요구량(16단계)은 두 구현 간에 사실상 동일한 수준을 보였으며, 중간 단계에서 발생한 소규모 차이가 최종 요구량에 구조적인 영향을 미치지 않음을 확인하였다. 이는 본 연구에서 구현한 ISO 52016 월간 계산 계산 모듈이 단계별 계산 절차 전반에 걸쳐 EPB Center Tool과 높은 수준의 일관성을 유지하고 있음을 보여준다.
Table 4.
Stepwise verification of the ISO 52016 monthly calculation procedure comparing the EPB Center Tool and the developed module (BESTEST Case 940)
단계별 계산 절차의 일관성 검증에 이어, ISO 52016-1 월간 계산을 기반으로 개발한 에너지요구량 산정 모듈의 월별 산정 결과 자체가 EPB Center Tool의 월간 계산 결과와 어느 수준까지 부합하는지를 추가로 검토하였다. 이를 위해 BESTEST Case 940 조건에서 산정된 월별 난방 및 냉방 에너지요구량을 대상으로, 두 계산 결과를 월 단위로 직접 비교하였다(Table 5).
Table 5는 EPB Center Tool과 개발 모듈에서 산정된 월별 난방 및 냉방 에너지요구량을 나란히 제시하고, 각 월별 차이를 kWh 기준으로 정리한 것이다. 월별 비교 결과를 보다 정량적으로 평가하기 위해, Table 6에서는 RMSE, MAE, cvRMSE, NMAE, 연간 오차, 결정계수(R2) 등 통계적 오차 지표를 산정하였다.
Table 5.
Monthly heating and cooling energy demand comparison used for validation of the developed ISO 52016 monthly method against the EPB Center Tool (BESTEST Case 940)
Table 6.
Statistical error metrics for the comparison between the EPB Center Tool (monthly method) and the developed ISO 52016 monthly module (BESTEST Case 940)
| Heating energy demand | Cooling energy demand | |
| RMSE (kWh/month) | 5.05 | 1.43 |
| MAE (kWh/month) | 1.85 | 1.29 |
| cvRMSE (%) | 3 | 0 |
| NMAE (%) | 1 | 0 |
| Annual error (%) | −1 | 0 |
| R2 | 0.9993 | 0.99998 |
난방 에너지요구량 비교 결과
난방 에너지요구량의 월별 비교 결과, 두 계산 결과 간의 결정계수(R2)는 0.99927로 나타나, 월별 변동 패턴과 계절적 분포가 거의 완전히 일치함을 확인하였다. 이는 난방 발생 시점, 비난방 기간의 0값 처리, 난방 성수기와 중간기의 상대적 크기 관계가 EPB Center Tool과 동일하게 재현되었음을 의미한다.
절대 오차 지표 측면에서 RMSE는 5.05 kWh/month, MAE는 1.85 kWh/month로 산정되었으며, 이를 기준값 평균으로 정규화한 cvRMSE와 NMAE는 각각 3%, 1% 수준으로 나타났다. 연간 누적 기준 오차는 약 −1%로, 개발 모듈의 계산 결과가 EPB Center Tool 대비 전반적으로 매우 근소하게 낮게 산정되는 경향을 보였다.
월별 오차의 분포를 살펴보면, 난방 요구량이 0 또는 매우 작은 월(5–9월)에서 상대 오차율이 크게 나타나는 경향이 관찰되었다. 이는 분모가 매우 작은 값인 경우 상대 오차가 과대하게 표현되는 월간 지표의 특성에 기인한 것으로, 절대 오차 기준에서는 극히 미미한 수준에 해당한다. 난방 요구량이 수백 kWh/month에 이르는 성수기 월에서는 오차가 1–2 kWh 수준으로 제한되어 있어, 실질적인 영향은 매우 작다.
월별 오차의 분산은 25.55 kWh2로 나타나, 특정 월에서 오차가 급격히 증가하는 현상 없이 전반적으로 안정적인 분포를 보였다. 또한 월별 평균 오차의 95% 신뢰구간은 [−4.96, 1.28] kWh/month로 추정되어, 오차 범위가 난방 요구량 규모에 비해 매우 제한적임을 확인하였다.
냉방 에너지요구량 비교 결과
냉방 에너지요구량 비교 결과에서도 두 계산 결과 간의 결정계수(R2)는 0.99998로 나타나, 하절기 냉방 부하의 월별 분포와 상대적 크기가 거의 동일하게 재현되었음을 확인하였다. 특히 냉방 피크 월(7–8월)과 중간기 월의 순서 및 크기 관계가 EPB Center Tool 결과와 일관되게 나타났다.
RMSE와 MAE는 각각 1.43 kWh/month, 1.29 kWh/month로 매우 작은 값으로 산정되었으며, 이에 따른 cvRMSE와 NMAE는 모두 0% 수준으로 나타났다. 연간 냉방 에너지요구량 기준 오차 역시 0%로, 월간 누적 관점에서도 두 결과 간의 차이는 사실상 무시할 수 있는 수준임을 확인하였다.
월별 오차의 분산은 2.06 kWh2로, 난방에 비해서도 더욱 작은 값을 보였으며, 월별 평균 오차의 95% 신뢰구간은 [−0.09, 1.55] kWh/month 범위로 추정되었다. 이는 냉방 에너지요구량 산정 결과가 계절 전반에 걸쳐 매우 안정적인 일관성을 유지하고 있음을 보여준다.
종합적 부합성 평가
난방 및 냉방 에너지요구량에 대한 비교 결과를 종합하면, 개발 모듈과 EPB Center Tool 월간 계산 결과 간의 결정계수(R2)가 모두 0.999 이상으로 나타나, 월별 에너지요구량의 계절적 변동 양상과 상대적 크기 관계가 거의 동일하게 재현되었음을 확인할 수 있다. 또한 RMSE, MAE, cvRMSE, NMAE 등의 오차 지표는 난방과 냉방 모두에서 매우 낮은 수준을 보였으며, 특히 냉방의 경우 절대·상대 오차 모두 극히 제한적인 수준으로 나타났다.
난방 에너지요구량에서 관찰된 소폭의 차이는 주로 요구량이 매우 작은 월에서의 상대 오차 확대 효과에 기인한 것으로 판단되며, 절대적인 에너지 규모 관점에서는 계산 결과의 실질적인 차이가 거의 없다고 볼 수 있다. 이러한 결과는 본 연구에서 구현한 ISO 52016 월간 계산 계산 모듈이 EPB Center Tool과 구조적으로 동등한 에너지 밸런스 계산 체계를 충실히 재현하고 있으며, 표준에서 의도한 월간 에너지요구량 산정 절차가 정확하게 구현되었음을 의미한다.
결 론
본 연구는 ISO 52016-1에서 정의한 월간 에너지요구량 산정 절차를 독립적으로 구현하고, 그 계산 결과의 신뢰성을 정량적으로 검증하는 것을 목적으로 수행되었다. 이를 위해 ISO 52016-1 월간 계산의 에너지 밸런스 계산 구조를 기반으로 난방 및 냉방 에너지요구량 산정 모듈을 개발하였으며, 비냉난방공간 및 인접존 처리, 열손실·열획득의 부호 규약 등 구현 결과에 영향을 미칠 수 있는 주요 세부 요소를 명확히 정의하였다.
개발된 모듈의 검증은 ISO 52016-1에서 활용되는 BESTEST Case 940을 대상으로, 동일한 표준 계산 체계를 따르는 EPB Center Tool의 월간 계산 결과와의 비교를 통해 수행되었다. 단계별 계산 절차 비교 결과, 존의 열적 특성과 경계 조건을 규정하는 기초 입력 항목과 에너지 전달·획득 항목 전반에서 두 구현 간 매우 높은 일치도가 확인되었으며, 일부 일사 관련 항목에서의 소규모 차이 역시 최종 에너지요구량에는 구조적인 영향을 미치지 않는 수준으로 나타났다.
월별 난방 및 냉방 에너지요구량 비교 결과에서도 결정계수(R2)가 모두 0.999 이상으로 나타나, 계절적 변동 패턴과 상대적 크기 관계가 거의 동일하게 재현되었음을 확인하였다. RMSE, MAE, cvRMSE, NMAE 등의 통계적 오차 지표 역시 매우 낮은 수준으로 산정되어, 개발 모듈의 계산 결과가 EPB Center Tool 월간 계산과 정량적으로 높은 부합성을 갖는 것으로 평가되었다.
이러한 결과는 본 연구에서 구현한 ISO 52016-1 월간 계산 계산 모듈이 표준에서 의도한 에너지 밸런스 기반 계산 구조를 충실히 재현하고 있음을 보여준다. 본 연구는 ISO 52016-1 월간 계산 자체의 구현 신뢰성 검증에 초점을 두었으며, 향후 표준 기반 에너지요구량 산정 도구 개발 및 확장 연구를 위한 기초 자료로 활용될 수 있을 것이다.
